HCS-5100シリーズ 基本システム構築例



A-基本システム構築例-1
会議マイクを使用せずに同時通訳のみを行う場合:通訳者ユニット/会議メインユニットが接続できるトランスミッターHCS-5100MA/FS/AまたはHCS-5100MA/Aを使用することで、通訳者ユニットを直接トランスミッターへ接続でき同時通訳システムが構築できます。



B-基本システム構築例-2
会議マイクと同時通訳を使用する場合:会議メインユニット(HCS-8300シリーズまたはHCS-4100シリーズ)に会議マイクおよび通訳者ユニットを接続、メインユニットとトランスミッター間はCat5ケーブルでデジタル伝送します。光ファイバー インターフェイスを備えたメインユニットとトランスミッターを使用した場合は光ファイバーまたはCat5ケーブルでの接続ができます。

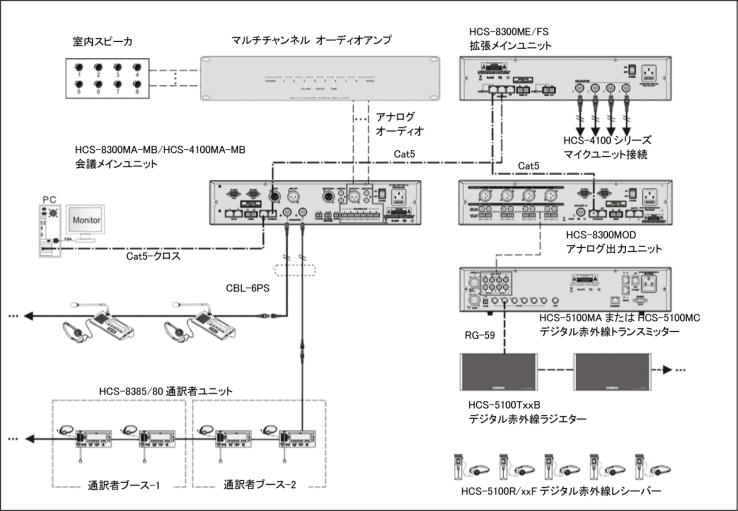

C-基本システム構築例-3
トランスミッターへアナログ入力の場合:会議マイクおよび同時通訳を使用し、トランスミッターへはアナログ信号で入力する場合、会議メインユニットに会議マイクおよび通訳者ユニットを接続、メインユニットからアナログ出力ユニットHCS-8300MOを介してトランスミッターへアナログで入力
