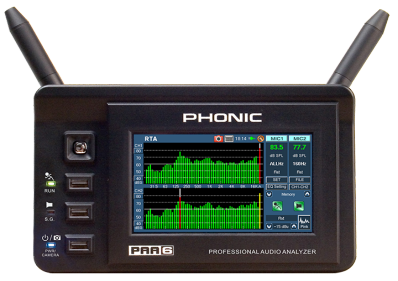

オーディオアナライザー　PAA6


 デジタル 2 Ch オーディオ アナライザー
カラータッチ スクリーン付



PAA6は先進の2チャンネル デジタル手の平サイズ オーディオアナライザーです。

全機能とメニューは480ｘ272カラータッチ スクリーンから素早く簡単に呼び出せます。
PAA6はリアルタイム スペクトラム、RT60、トーンジェネレーター、LEQ、EQ設定、
フェイズチェックなどの基本機能の他、SPL、FFT、THD+N、スコープ機能を有し、
正確な測定が可能な2本のマイクを内蔵しています。
PCからまたはPCへの情報転送に便利なUSBコネクター及びSDカードスロットを
備えています。

高性能/多機能を備えたPAA6ポータブル テスターはプロオーディオエンジニア､
製品開発者をはじめ、ハイエンド オーディオ ユーザー/ショップなどに価値ある
ツールです。


* 480ｘ272カラーLCDタッチスクリーン
* 高精度グラフィック ユーザーインターフェイス
* 測定用高性能無指向コンデンサーマイク2本内蔵
* トーンジェネレーター（ピンクノイズ、ホワイトノイズ、サイン波、
スイープ、三角/矩形波）
* RTA、LEQ、RT-60、FFT、THD+N、極性、位相、スコープ、
メーター（dBSPL、dBu、dBV、Volt）		 * 超長命充電式リチュームイオンバッテリーシステム
* データ保存/呼出し用USBポート、SDカードスロット
* 30〜130ｄBSPLメーター
* パワフル デュアルチャンネル手の平サイズ オーディオ アナライザー
* A、B、C、フラットカーブ選択
* ANSI S1.4 Type2, IEC61672 Type2
* 174.5W x 105.5H x 40D mm / 460g

1、2/3、1/3、1/6Oct精度、A/B/C/Flat
ウェイト、設定応答時間でリアルタイム
測定ができます。
高速フーリエ変換は広周波数帯域と
高速応答時間で高精度リアルタイムアナライザー
として動作します。
部屋の残響時間の測定と時間/レベルによる
標準残響カーブを表示します。また、特定の
周波数にフィルターした結果表示ができます。
テストトーンを被測定オーディオ機器へ送り、
そのユニットの全高調波歪＋ノイズ結果を
PAA6で読取ること
ができます。
音圧、dBu、dBV、電圧レベルを高精度メーターで
測定できます。
音圧レベル測定は30〜130dBSPL、
dBu測定は-85〜25dBu、
dBV測定は-87.2〜22.8dBV、
リアルタイムで2つの信号の位相を
高精度表示します。
オシロスコープで信号の波形を表示します。
時間､レベル精度はユーザー設定でき、
表示波形の拡大/縮小ができます。
スピーカの極性チェックができます。
極性測定信号はPAA6から出せます。またPAA6は
標準極性信号を  使用して測定もできます。
一定時間の等価平均騒音レベルが測定
できます。1秒から48時間の 測定ができます。



RTA：
周波数：20Hz〜20KHz
単位：dB, SPL, dBu, dBV, Volt
EQ設定：EQカットまたはブースト
減算/加算：CH1+CH2, CH1-CH2,
CH2-CH1
ピークホールド：Off、0.5ミリ秒、1秒、2秒、4秒、
連続
周波数検出：On、Off
ダイナミックレンジ：30〜130dB、60dB表示
（70〜130、60〜120、50〜110）
dBスケール設定：±5dBステップ、Y軸
オクターブ：1/1、1/3、2/3、1/6
ウェイト：A、B、C、フラット

FFT：
周波数レンジ：13バンド幅、選択可
単位：dBSPL、dBu、dBV、Volt
減算/加算：CH1+CH2, CH1-CH2,
CH2-CH1
ピークホールド：Off、0.5ミリ秒、1秒、2秒、4秒、
連続
周波数検出：On、Off
オクターブ：1/1、1/3、2/3、1/6
ウェイト：A、B、C、フラット

RT-60：
単位：dBSPL、dBu、dBV、Volt
トリガー：内部、外部
ウェイト：A、B、C、フラット		 THD-N：
単位：dBSPL、dBu、dBV、Volt

メーター：
レベルレンジ：30〜130dBSPL、
         -85〜25dBu、
         -87.2〜22.8dBV、
         0.0436mV〜13.8V
単位：dBSPL、dBu、dBV、Volt
最大：ピークホールド

位相：
位相角度：位相補正（位相外、位相内）

オシレーター スコープ：
トリガー：CH1、CH2、CH1＋CH2
モード：オート、ノーマル
単位：dBSPL、dBu、dBV、Volt

極性：
極性チェック：ネガティブ（−）、ポジティブ（＋）
単位：dBSPL、dBu、dBV、Volt

LEQ：
ウェイト：A、B、C、フラット
周波数選択：31.5Hz、63Hz、125Hz、250Hz、
500Hz、1KHz、2KHz、4KHz、8KHz、16KHz


 マイク：内蔵コンデンサーマイクx 2
入力/出力：XLR入力x2（バランス/アンバラス）
XLR出力x1（サーボバランス）
インターフェイス：USB高速2.0インターフェイス
ディスプレー：480ｘ272、16bit、
フルカラータッチスクリーン
レンジ：30〜130dBSPL、-85〜25dBu
メモリー：SDHCカード、内部メモリー(100MB)
ジェネレーター：スイープ、サイン波、三角、極性
　  ピンクノイズ、ホワイトノイズ
THD-N：＜0.05％、20Hz〜20KHz（+4dBu）
入力インピーダンス：100KΩバランス、
　  50KΩアンバランス
入力RMS：＋25dBuバランス、アンバランス
DC入力：5V
ディスプレー：480ｘ272、16bit、
　　　　フルカラータッチスクリーン
バッテリー：DC3.7V−2200mAh
バッテリー動作時間：3時間
バッテリー充電時間：3時間
寸法（WxHxD）：174.5ｘ40ｘ105.5ｍｍ
（6.89”x1.57”x4.17”）
重量：460g（1lbs）

販売価格（税別）：\160,000.-
　　　　　　　　<税込\176，000.-＞
